PWM氮化鎵合封系列 (JP8020/JP8520)
這是一款集成高壓 GaN 電晶體的離線 AC/DC 控制器，適用於高效節能、小型化電源設計，兼具高性能與低成本優勢。
本系列是一款高度集成的 AC/DC 轉換解決方案，內建 650V GaN 功率電晶體和綠色啟動開關，支援反激高達 70W、升壓高達 150W 輸出。其高頻運作（100~500kHz）顯著縮小變壓器與電容尺寸，提升功率密度，適用於高效小型化電源設計。
JP8020/JP8520 氮化鎵合封晶片
GaN 整合型 AC/DC 控制器
產品概述
JP8020/JP8520 是新一代高整合度的氮化鎵 (GaN) AC/DC 控制器解決方案，整合 650V GaN 功率元件與綠色啟動開關，專為高效能電源應用而設計。此系列產品支持反激式架構最高 70W 及升壓式架構最高 150W 輸出，透過 100~500kHz 高頻切換特性，大幅提升功率密度，實現小型化設計。
主要特點
- 內建啟動開關，簡化電路設計
- 高頻切換技術，最高達 500kHz
- 採用穀值切換技術，提升效率並降低電磁干擾
- 極簡化 BOM 成本設計
- 超低待機功耗設計
- 完整 ESD 防護：
- HBM > 2KV
- MM > 200V
- CDM > 1KV
應用領域
USB Type-C 電源轉換器
行動裝置充電器
筆記型電腦電源供應器
消費性電子產品電源
部件編號和訂購詳情
| Part Number | Topology | GaN Tyep | Rds on (mohm) | Vds (V) | Frequency (kHz) | Package | Power (W) |
| JP8020B165 | Flyback | E-mode | 165 | 650 | 50~549 | QFN 8x8 | 65~100 |

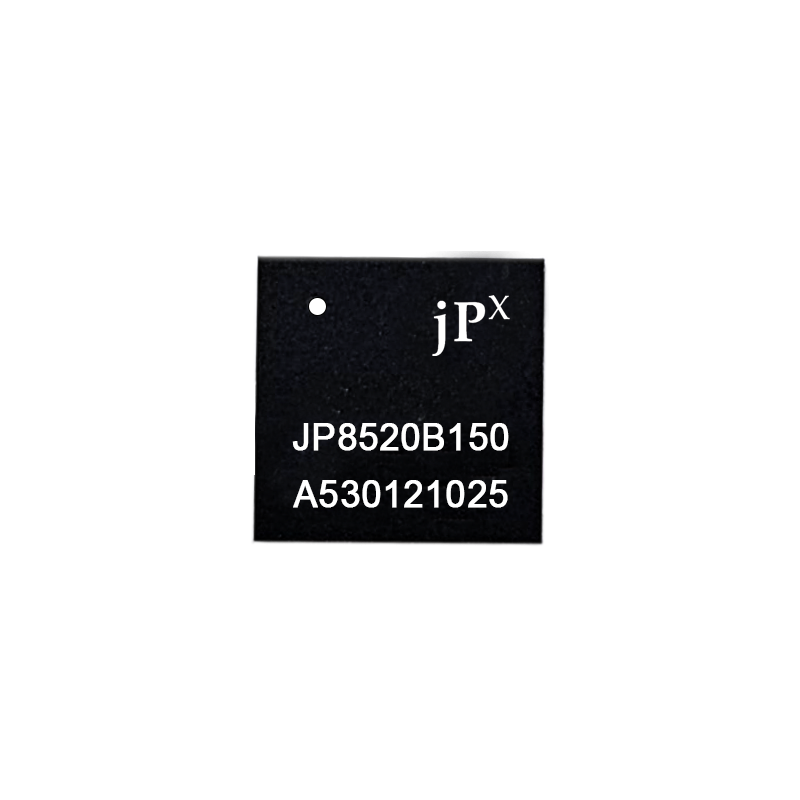

| JP8520B150 | Flyback | D-mode | 150 | 650 | 50~549 | QFN 8x8 | 140 |
| JP8520B300 | Flyback | D-mode | 300 | 650 | 50~549 | QFN 8x8 | 65~100 |
| JP8520C480 | Flyback | D-mode | 480 | 650 | 50~549 | ESOP 8 | 35 |
| JP8520E480 | Flyback | D-mode | 480 | 650 | 50~549 | ESOP 16 | 45 |
注：詳細規格及應用範圍請參考最新版技術檔。
如需更多產品資訊或技術支援，歡迎聯繫我們的業務團隊。
