PD協議晶片 (JP6020/JP6022)
JP6020/JP6022 系列是專為 USB Power Delivery 應用設計的高效能控制器，整合完整的 PD 通訊協定引擎，為 USB Type-C 供電應用提供全方位解決方案。兩款產品皆支援智慧型電源管理系統、雙向供電能力，並具備過壓、過流、過溫等多重保護機制，透過 PPS 可程式化電源技術提供精確的電壓調節能力。
其中 JP6020 支援 USB PD 3.0 規範，最大供電能力為 100W (20V/5A)，電壓調節範圍 3.3V-21V，充電效率可達 93%；而新一代 JP6022 則完整支援 USB PD 3.1 規範，具備 EPR 模式，可提供高達 240W (48V/5A) 的供電能力，電壓調節範圍擴展至 5V-48V，充電效率更提升至 95%，特別適合需要大功率輸出的應用場景。
PD協議晶片

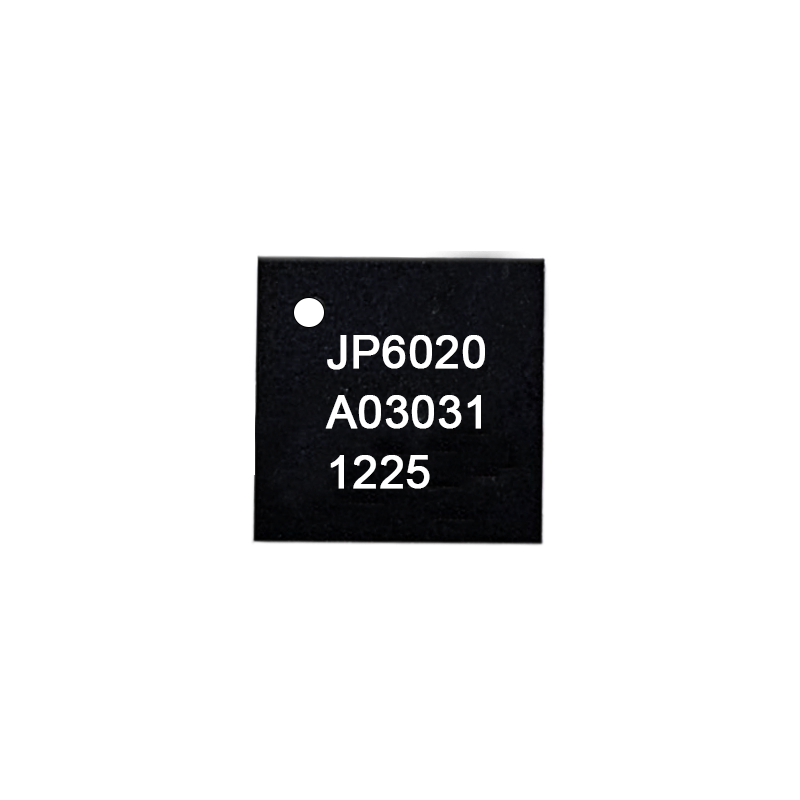

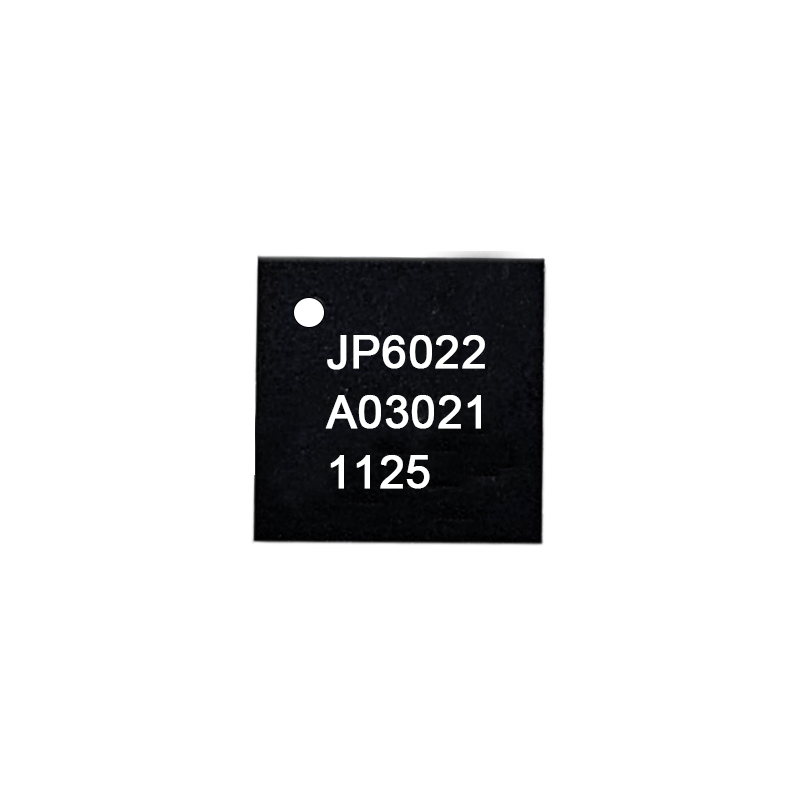

JP6020/JP6022
產品概述
JP6020/JP6022系列是可配置的次級側 SMPS 控制器，專為高效率和高功率密度的離線式 AC-DC 轉換器設計。此系列整合 MCU，可通過 D+/D- 和 CC1/CC2 引腳處理多種協議。JP6020支援3.3V至21V輸出電壓範圍，而JP6022可達5V至48V。兩款產品皆具備雙運算放大器，用於電壓回路和電流回路調節，提供高精度的恒壓（CV）和恒流（CC）控制。
主要特點
協定支援
• SCP、FCP、BC、QC2.0、QC3.0
• JP6020: USB PD2.0、USB-PD3.0
• JP6022: USB PD2.0、USB-PD3.1
• Apple mode
高度整合
• JP6020: 內建MCU，配備OTP和SRAM
• JP6022: 內建MCU，配備MTP和SRAM
• USB Type-C規格完整支援： - 線材連接和方向檢測 - 預設、1.5A或3A功率廣告 - 可選VConn用於E-mark通訊
保護機制
• 低電壓保護
• 自我調整過壓保護
• 韌體可程式設計過流保護
• 過溫保護
應用領域
支援SCP等快充協定
（Power Data Object）設定
部件編號和訂購詳情
| Part Number | PD Version | Output Voltage Range | Package | Maximum Power (W) | |||
| JP6020 | PD3.0 | 3.3V - 21V | QFN 4x4 | 100 | |||
| JP6022 | PD3.1 | 5V - 48V | QFN 4x4 | 100 | |||
如需更多產品資訊或技術支援，歡迎聯繫我們的業務團隊。
