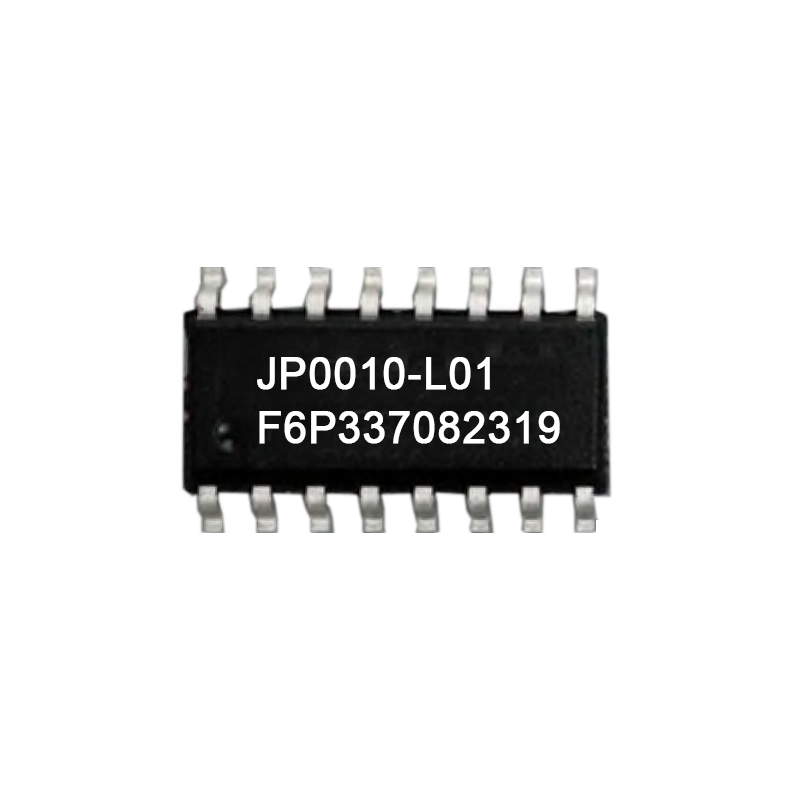

AC-DC 控制器 (JP0010)
JP0010 是一款高性能 AC-DC 控制器，採用專利 SMART SWITCH 技術，可根據運作條件自動在準諧振、DCM 及綠色模式間切換，實現最佳功率轉換效率。內建 DSP 引擎提供動態監控及完整保護機制，並具備優異的負載響應能力，即使在輕載條件下也能維持高功率因子。
AC-DC 控制晶片
JP0010
產品概述
JP0010 是一款混合式 PWM/PFM AC-DC 控制器，專為高性能、高性價比的應用設計。本產品採用創新的 SMART SWITCH 技術，可在准諧振(QR)模式、穀值切換的 DCM 模式和綠色模式之間無縫切換。內建先進的 DSP 引擎可動態監控 AC 輸入和輸出電壓狀態，提供最佳的調節性能。
主要特點
核心功能
• 支援單開關高功率因數 Flyback 拓撲結構
• 電壓模式准諧振(QR)運作
• 透過 SMBUS 介面支援電源計量功能
• 低功耗設計： 正常運作時小於 4mA ， 啟動電流小於 20μA。
運作模式
• 電壓模式准諧振運作
• QR 模式
• DCM 穀值切換模式
• 綠色模式
• Turbo 模式（用於快速電壓提升
保護機制
• 過壓保護(OVP)
• 過流保護(OCP)
• 超載保護(OLP)
• 短路保護(SCP)
• 欠壓保護
• 自我調整過功率保護
• 掉電保護
其他特點
• 數位軟啟動程式
• 可程式化回路增益控制
• 全負載範圍內保持高功率因數
• LEB（前沿消隱）電路確保電流檢測穩定
• 符合 RoHS 標準及無鹵要求
應用領域
筆記型電腦適配器
電視電源
LED 照明
充電器
部件編號和訂購詳情
| Part Number | Model | VCC | Operating Temp | Start Current | Frequency (kHz) | Package | Applications |
| JP0010 | J | 9.5-24V | -40~125°C | <20μA | QR/DCM Mode | SOP 16 | Digital Multi-Mode AC-DC |
| JP0010 | FL | 9.5-24V | -40~150°C | <40μA | 20 ~ 150 | SOP 16 | General Flyback Power Control |
| JP0010 | PF | 9.5-24V | -40~150°C | <40μA | 45 ~ 150 | SOP 16 | Power Factor Correction |
| JP0010 | D | 9.5-24V | -40~150°C | <40μA | 20 ~ 130 | SOP 16 | High PF Flyback Control |
| JP0010 | L | 9.5-24V | -40~150°C | <40μA | 20 ~ 200 | SOP 16 | LED Backlight Driver |
注：詳細規格及應用範圍請參考最新版技術檔。
如需更多產品資訊或技術支援，歡迎聯繫我們的業務團隊。
